技术细节

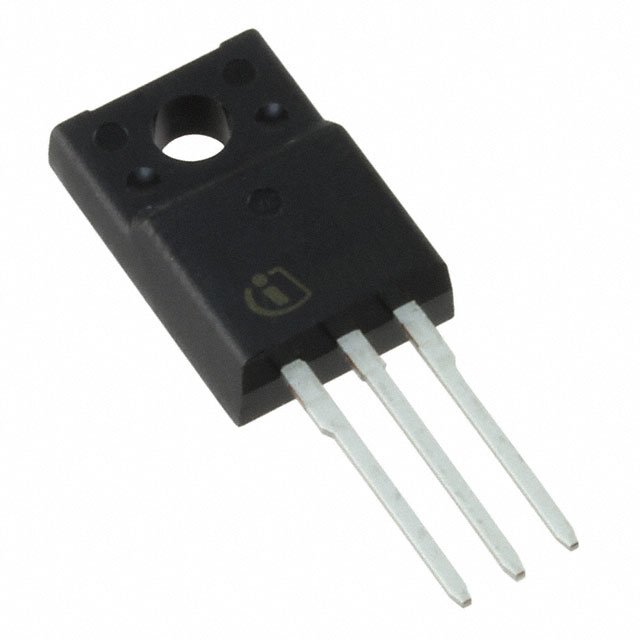

• 包装/箱 TO-220-3 Full Pack
• 安装类型 Through Hole
• 工作温度 -55°C ~ 150°C (TJ)
• 技术 MOSFET (Metal Oxide)
• 场效应管类型 N-Channel
• 电流 - 连续漏极 (Id) @ 25°C 11A (Tc)
• Rds On（最大）@Id、Vgs 450mOhm @ 4.5A, 10V
• 功耗（最大） 29W (Tc)
• Vgs(th)（最大值）@Id 3.5V @ 220µA
• 供应商设备包 PG-TO220-3-31
• 驱动电压（最大导通电阻、最小导通电阻） 10V
• Vgs（最大） ±20V
• 漏源电压 (Vdss) 800 V
• 栅极电荷 (Qg)（最大值）@Vgs 24 nC @ 10 V
• 输入电容 (Ciss)（最大值）@Vds 770 pF @ 500 V
