技术细节

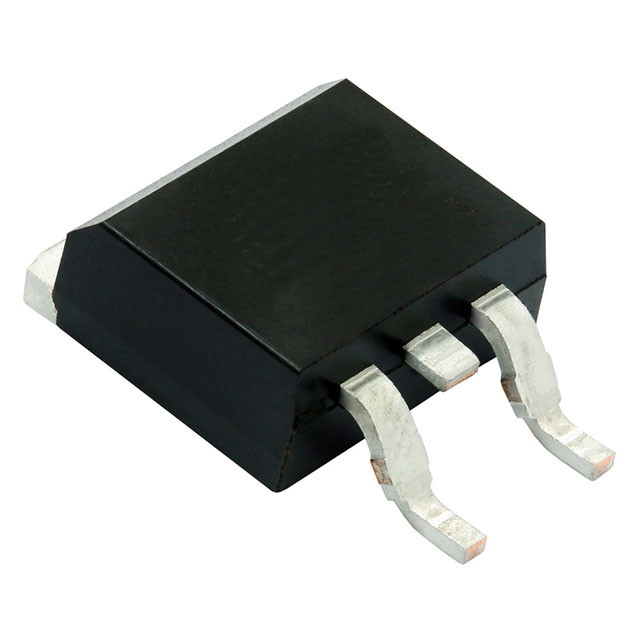

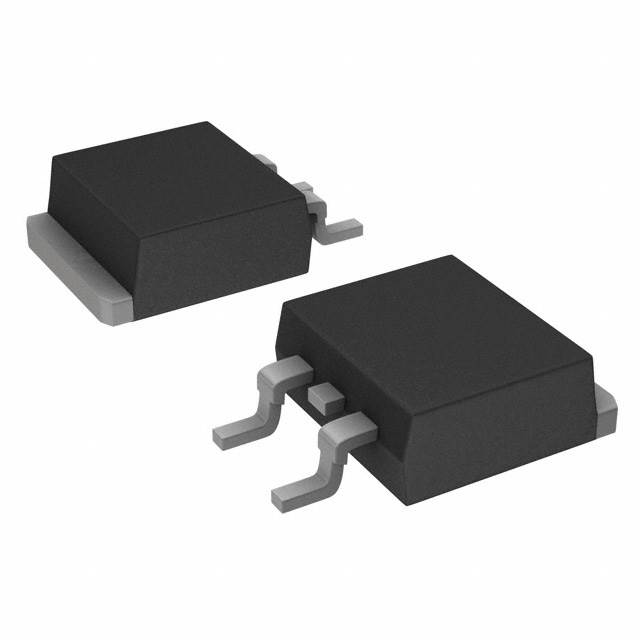

• 包装/箱 TO-263-3, D2PAK (2 Leads + Tab), TO-263AB
• 安装类型 Surface Mount
• 工作温度 -55°C ~ 150°C (TJ)
• 技术 MOSFET (Metal Oxide)
• 场效应管类型 N-Channel
• 电流 - 连续漏极 (Id) @ 25°C 17A (Tc)
• Rds On（最大）@Id、Vgs 290mOhm @ 11A, 10V
• 功耗（最大） 227W (Tc)
• Vgs(th)（最大值）@Id 3.9V @ 1mA
• 供应商设备包 PG-TO263-3-2
• 驱动电压（最大导通电阻、最小导通电阻） 10V
• Vgs（最大） ±20V
• 漏源电压 (Vdss) 800 V
• 栅极电荷 (Qg)（最大值）@Vgs 177 nC @ 10 V
• 输入电容 (Ciss)（最大值）@Vds 2300 pF @ 100 V
