技术细节

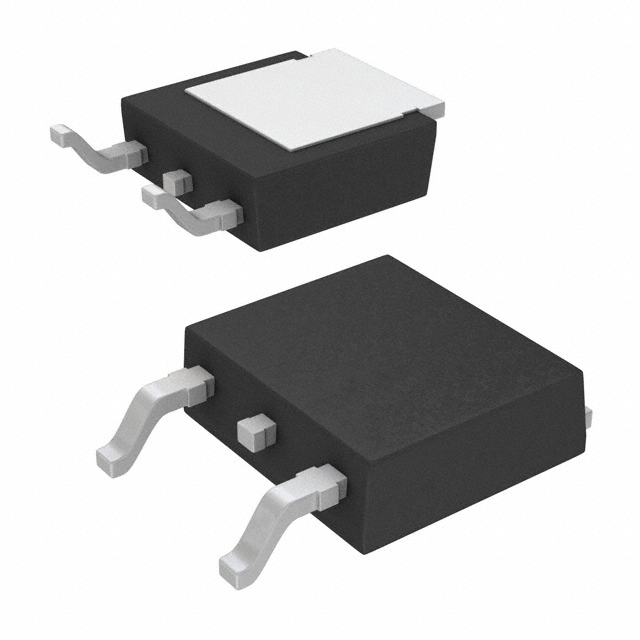

• 包装/箱 TO-252-3, DPAK (2 Leads + Tab), SC-63
• 安装类型 Surface Mount
• 工作温度 -55°C ~ 175°C (TJ)
• 技术 MOSFET (Metal Oxide)
• 场效应管类型 P-Channel
• 电流 - 连续漏极 (Id) @ 25°C 15A (Tc)
• Rds On（最大）@Id、Vgs 200mOhm @ 11.3A, 10V
• 功耗（最大） 128W (Tc)
• Vgs(th)（最大值）@Id 2V @ 1.54mA
• 供应商设备包 PG-TO252-3
• 驱动电压（最大导通电阻、最小导通电阻） 4.5V, 10V
• Vgs（最大） ±20V
• 漏源电压 (Vdss) 100 V
• 栅极电荷 (Qg)（最大值）@Vgs 62 nC @ 10 V
• 输入电容 (Ciss)（最大值）@Vds 1490 pF @ 25 V
