技术细节

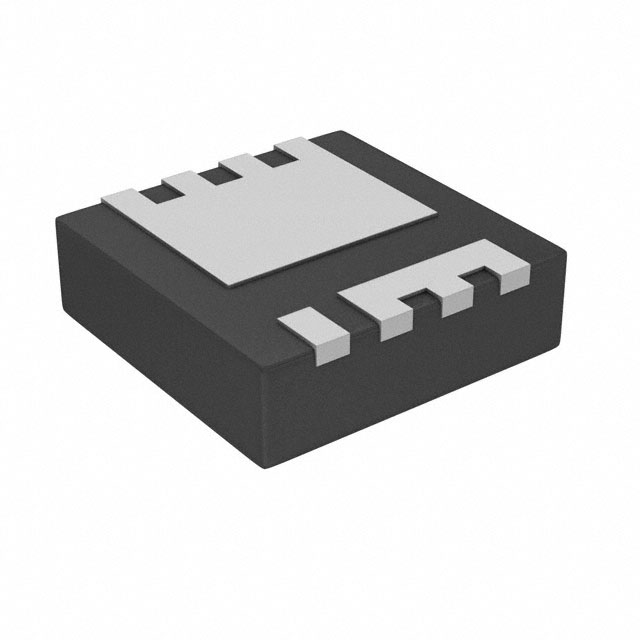

• 包装/箱 8-PowerWDFN
• 安装类型 Surface Mount
• 工作温度 -55°C ~ 175°C (TJ)
• 技术 MOSFET (Metal Oxide)
• 场效应管类型 N-Channel
• 电流 - 连续漏极 (Id) @ 25°C 14A (Ta), 82A (Tc)
• Rds On（最大）@Id、Vgs 7mOhm @ 40A, 10V
• 功耗（最大） 3W (Ta), 100W (Tc)
• Vgs(th)（最大值）@Id 3.8V @ 50µA
• 供应商设备包 PG-WSON-8-2
• 驱动电压（最大导通电阻、最小导通电阻） 6V, 10V
• Vgs（最大） ±20V
• 漏源电压 (Vdss) 100 V
• 栅极电荷 (Qg)（最大值）@Vgs 38 nC @ 10 V
• 输入电容 (Ciss)（最大值）@Vds 2700 pF @ 50 V
